Электродвигатели универсальные коллекторные серии УЛ-04

Общие сведения

Электродвигатели универсальные коллекторные серии УЛ-04 предназначены для работы от сети постоянного тока или от сети однофазного переменного тока частотой 50 Гц.

Структура условного обозначения

УЛ-04ХХХ1 Х4:
У - универсальный;
Л - легкий;
04 - номер габарита;
Х - условная длина (1, 2);
Х - первая цифра номинального напряжения (1, 2);
Х - первая цифра номинальной скорости вращения (5, 8);
1 - для переменного напряжения 110 В;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69.

Условия эксплуатации

Двигатели соответствуют группе условий эксплуатации М24 по ГОСТ 17516.1-90. Способ охлаждения - IС01 по ГОСТ 20459-87. Степень защиты двигателей IР11 по ГОСТ 17494-87.
Двигатели в части требований безопасности соответствуют требованиям ГОСТ 16264.0-85, ГОСТ 12.2.007.0-75.
Двигатели изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-513.120-74, ГОСТ 16264.0-85, ГОСТ 16264.3-85.

Нормативно-технический документ

ТУ 16.513.120-74,ГОСТ 16264.0-85,ГОСТ 16264.3-85

Технические характеристики

Технические данные двигателей приведены в таблице.

Таблица







Среднеквадратическое значение вибрационной скорости не более 7,1 мм/с.
Уровень звука - 66 дБА.
Средний ресурс не ниже:
для двигателей с частотой вращения 5000 мин-1 - 1200 ч;
для двигателей с частотой вращения 8000 мин-1 - 720 ч.
Номинальный режим работы двигателей продолжительный S1 по ГОСТ 183-74.

Двигатель состоит из отдельных узлов.
Направление вращения двигателя реверсивное.
Двигатели выпускаются с одним выходным концом вала.
Класс нагревостойкости А по ГОСТ Р50324-92.
Конструктивное исполнение двигателей IМ3601 и IМ1001 по ГОСТ 2479-79.
Габаритные, установочные и присоединительные размеры двигателей приведены на рис. 1, 2, электрические принципиальные схемы - на рис. 3.

Габаритные, установочные и присоединительные размеры двигателей исполнения IM3601: для УЛ-041 L = 138 мм, масса - 1,05 кг; для УЛ-042 L = 151 мм, масса - 1,25 кг

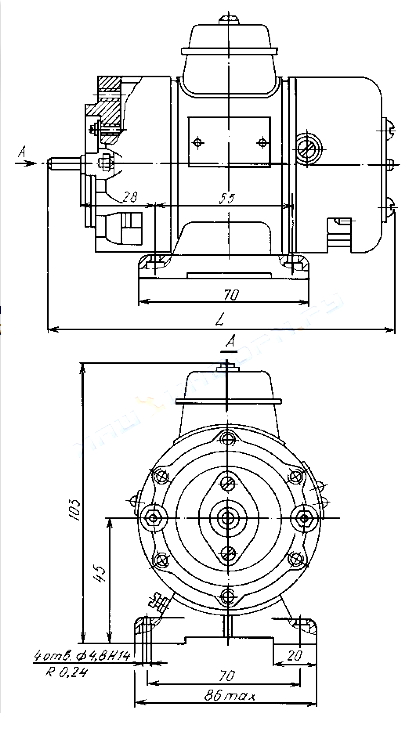

Габаритные, установочные и присоединительные размеры двигателей исполнения IM1001: для УЛ-041 L = 138 мм, масса - 1,1 кг; для УЛ-042 L = 151 мм, масса - 1,3 кг

Электрические принципиальные схемы двигателей с различным способом подсоединения внешних проводников
При наличии выводных концов на зажимах С1 и С2, последние используются для подсоединения электродвигателя к сети постоянного тока, а зажимы 01 и 02 - к сети переменного тока (рис. 3а). При наличии же свободных зажимов С1 и С2 для подсоединения электродвигателя к сети постоянного тока используются зажимы 01 и 02 (рис. 3б).
Для изменения направления вращения вала электродвигателя следует поменять местами якорные концы на зажимах Я1 и Я2.
