СД-75Д

Электродвигатель представляет собой реверсивную двухполюсную машину постоянного тока с независимым возбуждением, предназначен для работы в аппаратуре специального назначения в качестве исполнительного двигателя.

Питание обмоток якоря и возбуждения осуществляется от источника постоянного тока напряжением 27 В.

Управление частотой вращения двигателя производится изменением величины напряжения питания якоря. Изменение направления вращения двигателя производят путем изменения полярности питания якоря.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЕЙ СД-75Д:

— Температура окружающей среды от минус 60 ̊С до плюс 70 ̊С

— Относительная влажность воздуха 98% при температуре воздуха 40 ̊С

— Атмосферное давление 41 мм. ртутного столба

ДОПОЛНИТЕЛЬНЫЕ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

— Масса двигателя — 1,5 кг

— Срок службы — 8 лет

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный вращающий момент: 0,0956 Нм

Минимальная мощность: 75 Вт

Ном. питание обмотки возбуждения: 27 В ± 2,7

Номинальная частота вращения: 7500 об/мин

Ток, потребляемый обмоткой якоря: 6,0 А

Минимальная наработка: 1200 час

Ток, потребляемый обмоткой возбуждения: 1,3 А

Макс. напряж. питания обмотки якоря: 27 В ± 2,7

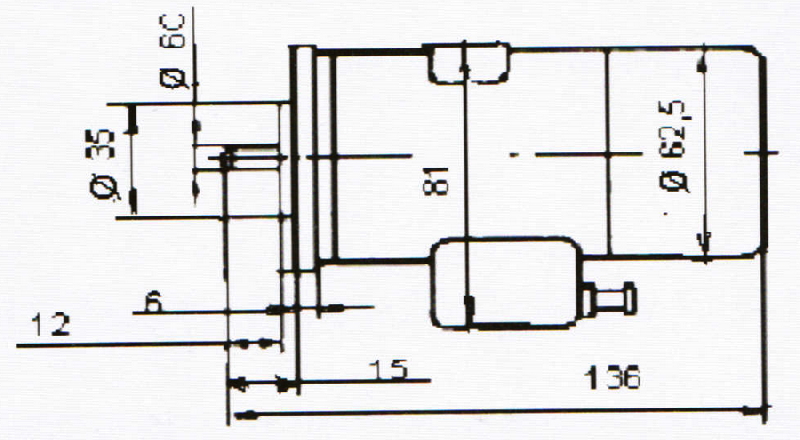

ГАБАРИТНЫЙ ЧЕРТЕЖ:
