ЭТ-7/110

Тахогенератор ЭТ-7/110 У3 предназначен для измерения частоты вращения вала различных механизмов.
Техническое описание

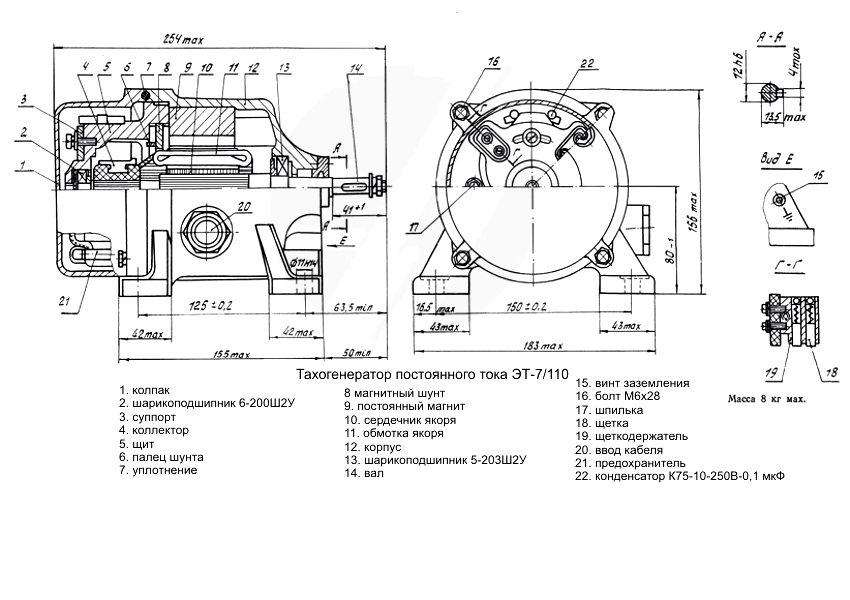

Тахогенератор ЭТ7 /110У3 представляет собой четырехполюсную машину постоянного тока с возбуждением от постоянных магнитов.
Номинальные данные:
1. Активное сопротивление нагрузки, Ом – 500,
2. Крутизна выходного напряжения, мВ/об/мин – 60 (+/-3)
3. Частота вращения, об/мин – 2000,
4. Нелинейность выходного напряжения, % не более – +/- 2,5
5. Асимметрия выходного напряжения, %, не более – +/- 5
6. Статический момент трения, НхСм, не более – 9,8
7. Момент инерции якоря, КгхМ2, не более – 0,49х10-3
8. Температурная погрешность выходного напряжения на 1 гр.С., % – +/- 0,04
9. Сопротивление цепи ротора, между выводами, Ом – 46+/-5
10. Сопротивление изоляции в холодном состоянии, мОм – 100
11. Электрическая прочность изоляции, В – 700
Основные технические характеристики:
1. Исполнение тахогенератора – закрытое
2. Крепление – лапы
3. Рабочее положение в пространстве – произвольное
4. Направление вращения вала – любое
5. Охлаждение – естественное
6. Номинальный режим работ – продолжительный S1
7. Класс точность тахогенератора в диапазоне частот вращения от 500 до 2000 об/мин – 2,5
8. Тахогенератор сохраняет класс точности при изменении сопротивления нагрузки от 500 до 1000 Ом.
9. Допускается работа тахогенераора в диапазоне частот вращения ниже 500 об/мин и выше 2000 об/мин до 2500 об/мин при этом класс точности 2,5 не гарантируется
10. Тахогенратор допускает подстройку выходного напряжения (крутизны) с помощью встроенного магнитного шунта в пределах +/- 5%.
11. Средний срок службы тахогенератора до капитального ремонта – 6 лет при техническом ресурсе 3000 ч.
12. Климатическое исполнение – У, категория размещения 3.
13. Электрощетки М20 6,3х8х20
14. Тахогенератор предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от + 40 гр.С до – 40 гр. С
- относительная влажность воздуха до 98% при 25 гр. С
- вибрация в диапазоне частот от 10 до 60 Гц с ускорением до 9,8 м/с2
