ДТ-100

Цену и наличие уточняйте, пожалуйста, у наших менеджеров по email: dak-s0803@mail.ru или по телефону 8 (843) 554-58-09

Цена:	9 000 руб
На складе:	под заказ
Запросить

1. Назначение

1.1. Датчик тахометрический ДТ-100 именуемый в дальнейшем тахогенератор предназначен для работы в качестве тахогенератора постоянного тока во внутренних цепях приводов тяжелых металорежущих станков.

1.2. Тахогенератор тредназначен для работы в закрытых помещениях с искусственно регулируемыми климтическими условиями.

1.3. Климатическое исполнение тахогенератора У и Т.

1.4. Тахогенератор ДТ-100 предназначен для работы в районах с умеренным климатом при температуре окружающего воздуха от + 5 гр С до + 40 гр С и относительной влажности воздуха до 80% при температуре + 20 гр С.

1.5. Тахогенератор ДТ-100Т предназначен для работы в районах с тропическим климатом при температуре окружающего воздуха от +1 гр С до + 45 гр С и относительной влажности воздуха 80 % при + 27 гр С.

1.6. Не допускается использование тахогенератора для работы в среде, насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей пары и газы, разрушающие металл и изоляцию.

2. Технические характеристики.

2.1. Основные технические характеристики тахогенератора ДТ-100.

Наименование параметорв	Ед. изм.	ДТ-100	ДТ-100Т
Мощность	Вт	8	8
Напряжение	В	100	100
Ток	А	0,08	0,08
Скорость вращения	об/мин	800	950
Максимально допустимый ток возбуждения	А	0,6	0,55
Возбуждение		независимое	независимое
Напряжение источника питания возбуждения	В	115	115
Сопротивление обмотки возбуждения	Ом	48-50	48-50
Режим работы		Продолжительный	Продолжительный
Класс вибрации		1,8	1,8
Масса	кг	4	4

2.2 Величина тока возбуждения тахогенератора должна обеспечиваться добавочным сопротивлением в электрической схеме станка, включаемым в цепь возбуждения тахогенератора.

3. Устройство и работа .

3.1. Тахогенератор защищенного фланцевого исполнения на подшипниках качения предназначен для работы в вертикальном и горизонтальном положениях.

3.2. Тахогенератор рассчитан на продолжительный режим работы и вращение ротора в обе стороны. При обоих направлениях вращения и неизменном номинальном напряжении возбуждения напряжения холостого хода отличаются друг от друга не более чем на 2 В.

3.3. При скорости вращения выше номинальной цепи возбуждения и якоря должны отключаться. Отключение должно обеспечиваться схемой станка. При неподвижном якоре допускается продолжительный ток в обмотке возбуждения, не превышающий указанного в таблице.

3.4. Тахогенератор допускает работу с номинальной мощностью при повышенном напряжении до 150В и повышенной скорости вращения до 1200 об/мин при токе возбуждения, не превышающем указанного в таблице. Механическая прочность тахогенератора рассчитана на скорость вращения 7500 об/мин в течение не более 5 мин.

3.5. Тахогенратор предназначен для работы с комплексной защитой всей установки от помех радиоприему и отдельным помехозащитным фильтом не снабжается.

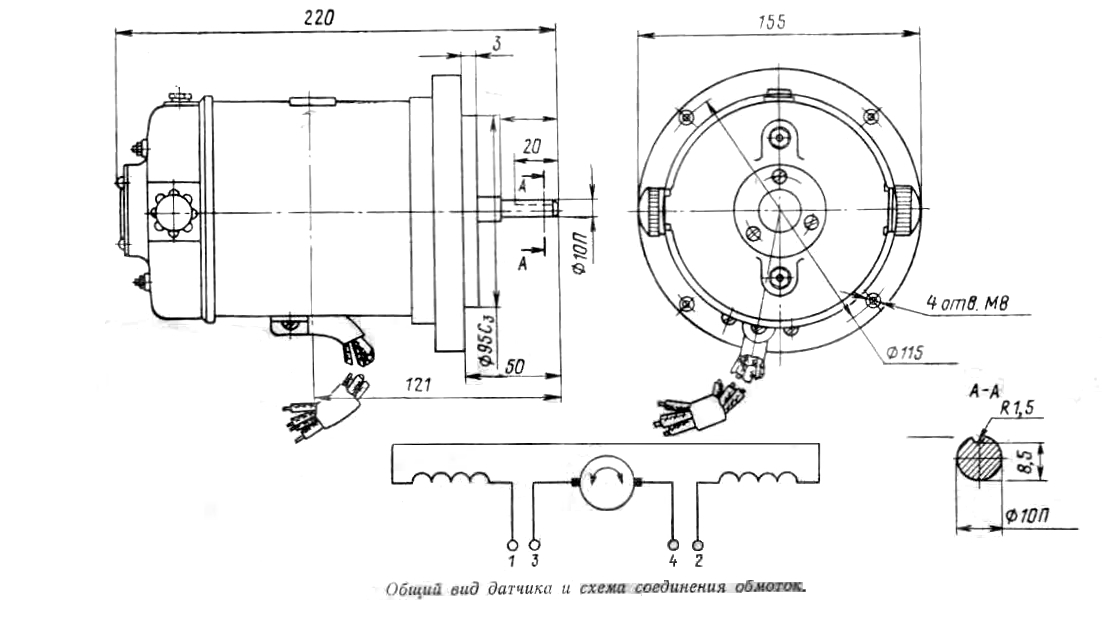

3.6. Схема соединения обмоток, габаритные и установочные размеры тахогенератора см. на рисунке.
