БД-500М кл.1

Удельная мощность в поперечной оси - 11,5мВ∙А/угл.град²;

Удельный синхронизирующий момент - 17∙10^-4Н∙м/угл.град;

Максимальная частота вращения вала - 500об/мин;

Время успокоения ротора - 3с;

Момент статического трения :

- при выключенном напряжении возбуждения - 12∙10^-4Н∙м;

- при включенном напряжении возбуждения - 20∙10^-4Н∙м;

Подразделяются на классы точности:

- 1 класс точности (1 кл. т.) имеет характеристики:

- Асимметрия нулевых положений ротора - ±21угл.мин.;

- Погрешность следования индикаторной дистанционной передачи - ±45угл.мин;

-  2 класс точности (2 кл. т.) имеет характеристики:

- Асимметрия нулевых положений ротора - ±30угл.мин.;

- Погрешность следования индикаторной дистанционной передачи - ±90угл.мин;

-  3 класс точности (3 кл. т.) имеет характеристики:

- Погрешность следования трансформаторной дистанционной передачи - ±150угл.мин;

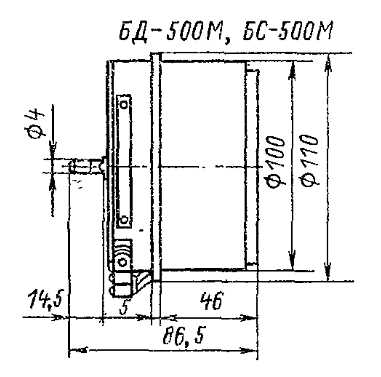

Габариты:

- длина 66,5мм;

- диаметр - 110мм;

Масса - 2,3кг;

Вибрационные нагрузки:

- диапазон частот - до 120Гц;

- ускорение - 50м/с²;

Ударные нагрузки - 350м/с²;

Температура окружающей среды - от -50°С до +60ºС;

Относительная влажность воздуха при температуре 35ºС - 98%;

Гарантийная наработка - 3000 часов;
