2ДПМ-5,2-110-Д09, 110В, 13,5А, 750Вт, 1500об/мин

Высокомоментный коллекторный электродвигатель постоянного тока с возбуждением от постоянных магнитов предназначен для эксплуатации в составе электрических приводов механизмов подач станков с числовым программным управлением и в механизмах управления рабочими органами промышленных роботов. Техническими условиями устанавливаются единые требования на двигатели, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

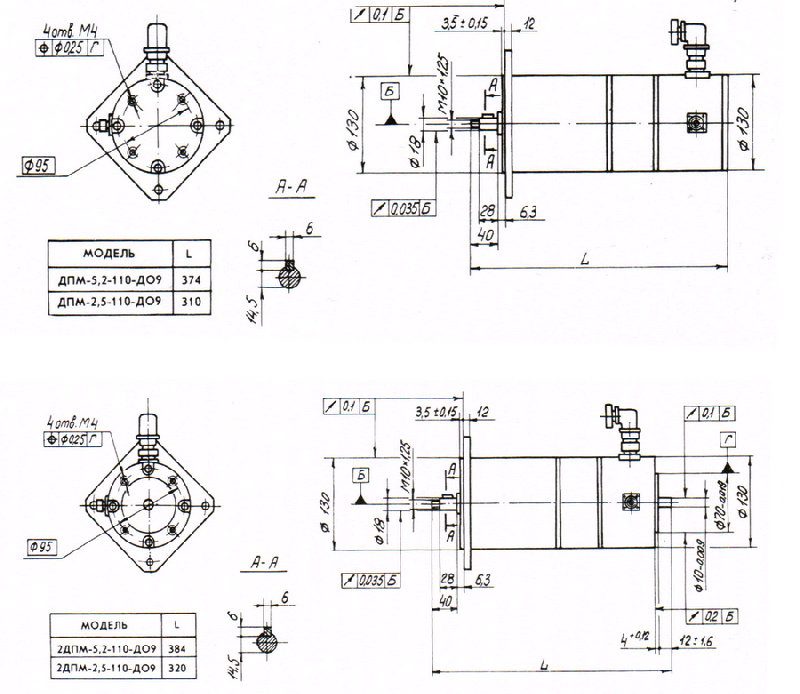

Выпускаются со встроенным тахогенератором, а также со встроенным терморезистором, который обеспечивает подачу сигнала в цепь управления для отключения двигателя при недопустимых для изоляции перегревах. Двигатель имеет один вылет вала и соединители. У двигателя с обозначением 2 ДПМ два вылета вала.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЕЙ:

— Температура окружающей среды от минус 5 ̊С до плюс 40 ̊С

— Относительная влажность воздуха 98% при температуре воздуха 25 ̊С

ОСОБЕННОСТИ:


— Высокая равномерность вращения в диапазоне регулирования 1:10000

— Высокая динамика при переходных режимах, обусловленная высокой кратностью отношения вращающего момента к моменту инерции

— Высокая теплоемкост, что обеспечивает стойкость к большим перегрузкам в течение длительного времени

— Высокий вращающий момент при малых скоростях, что обеспечивает непосредственное соединение вала с исполнительным механизмом

— Выдерживают большие перегрузки

— Сохраняют работоспособность в условиях длительной эксплуатации

— Конструкция щеточно-коллекторного узла обеспечивает надежную коммутацию в сусловиях больших ускорений и перегрузок

— Двигатели рассчитаны как на высокую скорость в диапазоне ускоренных подач, так и на работу в тяжелых режимах в диапазоне малых скоростей

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

— Масса двигателя — 18 кг

— Максимальный пусковой ток — 100 А

— Класс точности тахогенератора — 1

— Режим работы по ГОСТ 183-74 — S1.S2.S3.S5.S7
