2ДПМ-2,5-110-Д09

Цену и наличие уточняйте, пожалуйста, у наших менеджеров по email: dak-s0803@mail.ru или по телефону 8 (843) 554-58-09

Цена:	25 000 руб
На складе:	под заказ
Запросить

Высокомоментный коллекторный электродвигатель постоянного тока с возбуждением от постоянных магнитов предназначен для эксплуатации в составе электрических приводов механизмов подач станков с числовым программным управлением и в механизмах управления рабочими органами промышленных роботов.

Выпускаются со встроенным тахогенератором, а также со встроенным терморезистором, который обеспечивает подачу сигнала в цепь управления для отключения двигателя при недопустимых для изоляции перегревах. Двигатель имеет один вылет вала и соединители. У двигателя с обозначением 2 ДПМ два вылета вала.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЕЙ:

— Температура окружающей среды от минус 5 ̊С до плюс 40 ̊С

— Относительная влажность воздуха 98% при температуре воздуха 25 ̊С

ОСОБЕННОСТИ:

— Высокая равномерность вращения в диапазоне регулирования 1:10000

— Высокая динамика при переходных режимах, обусловленная высокой кратностью отношения вращающего момента к моменту инерции

— Высокая теплоемкост, что обеспечивает стойкость к большим перегрузкам в течение длительного времени

— Высокий вращающий момент при малых скоростях, что обеспечивает непосредственное соединение вала с исполнительным механизмом

— Выдерживают большие перегрузки

— Сохраняют работоспособность в условиях длительной эксплуатации

— Конструкция щеточно-коллекторного узла обеспечивает надежную коммутацию в сусловиях больших ускорений и перегрузок

— Двигатели рассчитаны как на высокую скорость в диапазоне ускоренных подач, так и на работу в тяжелых режимах в диапазоне малых скоростей

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

— Масса двигателя — 18 кг

— Максимальный пусковой ток — 50 А

— Класс точности тахогенератора — 1

— Минимальная наработка — 3000 час

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания, В: 110 В

Номинальный вращающий момент: 2,5 Нм

Потребляемый ток: 7 А

Номинальная частота вращения: 1500 об/мин

Ном. активное сопр. нагрузки: 2,5 кОм

Режим работы по ГОСТ 183-74: S1.S2.S3.S5.S7

Крутизна выходного напряжения: 15 мВ/об/мин

Полезная мощность: 0,37 кВт

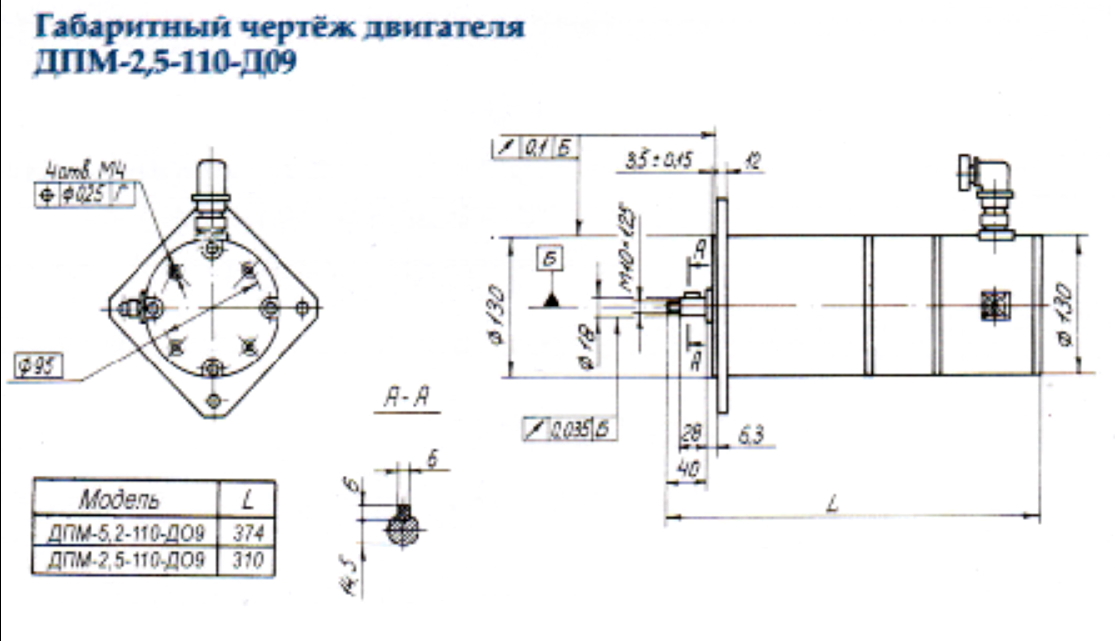

ГАБАРИТНЫЙ ЧЕРТЕЖ:

Наименование	Значение
Вид тока	Постоянный
Напряжение, В	110
Мощность, Вт	370
Частота вращения, об./мин.	1500
Частота переменного тока, Гц	0
